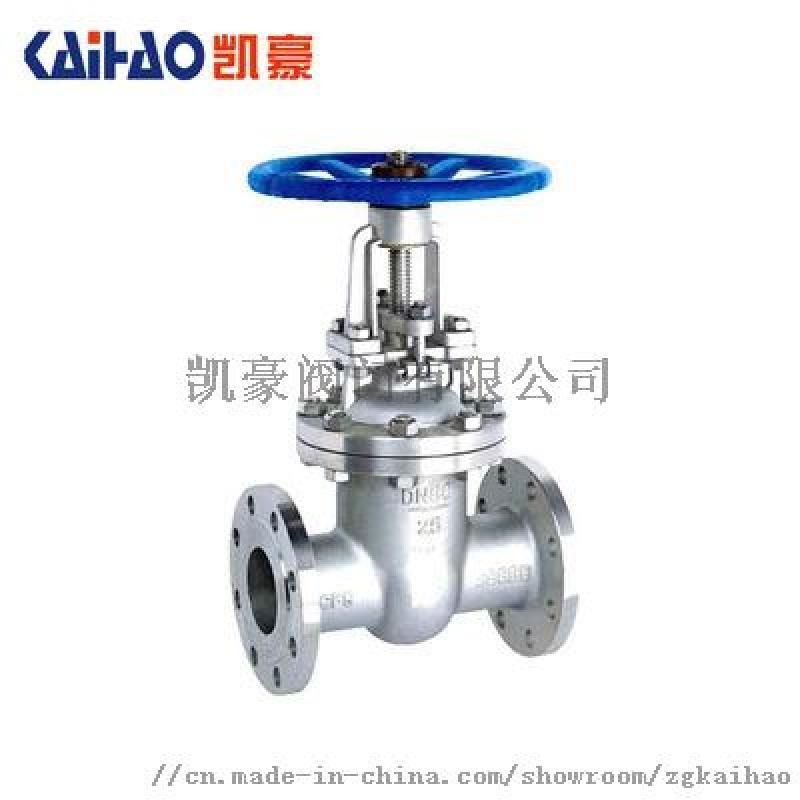

不锈钢国标法兰闸阀Z41W凯豪品牌
(0 Отзывы)
0 Продан
RUB0,00
| 是否有现货： | 是 | 品牌： | 凯豪 |
| 连接形式： | 法兰 | 适用介质： | 弱酸碱 |
| 外形： | 中型 | 密封形式： | 软密封型 |
| 流动方向： | 单向 | 阀杆的螺纹位置： | 明杆闸阀 |
| 密封面配置： | 平行闸板式 | 主体材料： | 不锈钢 |
| 连接方式： | 法兰 | 用途： | 流量控制 |
| 公称通径： | DN15-400 | 型号： | Z41W-16P |
| 规格： | DN100 | 商标： | 凯豪 |
| 包装： | 木箱 | 产量： | 5000 |
产品名称
Z41W不锈钢法兰闸阀
产品型号
Z41W
公称通径
DN15-400
压力范围
1.0-6.4MPa
阀体材质
不锈钢
产品概述：
Z41W不锈钢法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
产品主要特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
执行标准规范：
1、设计规范：GB/T 12234
2、结构长度：GB/T 12221
3、连接法兰：JB/T 79
4、试验与检验：JB/T 9092
5、压力-温度：GB/T 9131
6、产品标识：GB/T 12220
主要性能规范：
型号
公称压力
(MPa)
实验压力
工作温度(℃)
适用介质
强度水（MPa）
密封（水）空气（MPa）
低压密封空气（MPa）
Z41H-16C
Z641W-16P(R)
1.6
2.4
1.8
0.6
≤425
类
Z41W-25P(R)
2.5
3.8
2.8
0.6
≤200
类
Z41W-40P(R)
4.0
6.0
4.4
0.6
≤200
类
Z41W-64P(R)
6.4
9.6
7.0
0.6
≤200
类
主要零件材质：
阀体/阀盖
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02
WCB
零件名称
ZGICr18Ni9Tit系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12M02Ti系列
ZG00Cr17Ni14M02系列
WCB系列
闸板
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02
1Cr13
阀杆
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12M02Ti
00Cr17Ni14M02
1Cr13
填料
PTFE编织
PTFE编织
PTFE编织
PTFE编织
石墨
垫片
304L＋PTFE
304L＋PTFE
316＋PTFE
316L＋PTFE
石墨
压盖
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02系列
WCB
填料压环
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12M02Ti
00Cr17Ni14M02
1Cr13
螺栓
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45
1.6MPa主要外形及连接尺寸：
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
650
700
800
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600
720
720
720
2.5MPa主要外形及连接尺寸：
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
650
700
800
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600
720
720
720
